一. 概述

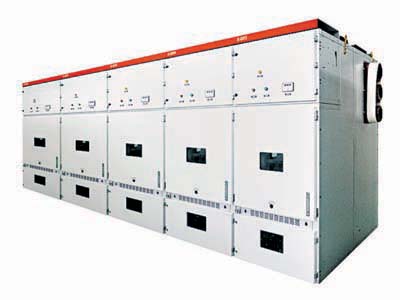

KYN28A-24型戶內金屬鎧裝移開式開關設備（以下簡稱開關設備）系20～24kV三相交流50/60Hz單母線分?jǐn)嘞到y(tǒng)的成套配電裝置，主要用于發電廠中小型發電機送電、工礦企業事業配電以及電力系統的二次變電所的受電、送電及大型高壓電動機起動等，實行控制保護、檢測之用。本開關柜滿足IEC62271、GB3906、DL404等標準要求，具有防止帶負荷推拉斷路器手車、防止誤分合斷路器、防止接地開關處于閉合位置時關合斷路器、防止誤入帶電隔室、防止在帶電時誤合接地開關的連鎖功能。配用國產、進口各型電壓等級的VS1、VD4、ZN□-24等真空斷路器，最大額定短路開斷電流達到40kA。
本裝置符合IEC62271和GB3906《3.6～40.5kV交流金屬封閉開關設備和控制設備》等標準。
二. 特點
1. 設備整體是由柜體和中置式可移開部件（即手車）兩大部分組成；
2. 柜體分四個單獨的隔室，外殼防護等級為IP4X，各小室間和斷路器室門打開時防護等級為IP2X；
3. 具有架空進出線、電纜進出線及其它功能方案，經排列組合后能成為各種方案形式的配電裝置；
4. 本開關設備可以從正面進行安裝調試和維護，因此它可以背靠背組成雙重排列和靠墻安裝，提高開關設備的安全性、靈活性 。
三. 正常使用環境條件（超過需訂貨另行注明）
1. 環境溫度：環境溫度：上限+40℃，且24h內測得的平均值不超過35℃，下限-10℃；
2. 海拔高度：海拔不超過2000m；
3. 相對濕度：日平均值不超過95%，月平均不超過90%；
4. 地震烈度：不超過8度；
5. 周?chē)h(huán)境：周?chē)諝鈶?yīng)不受腐蝕性或可燃?xì)怏w、水蒸汽等明顯污染，無嚴重污穢及經常性的劇烈震動。嚴酷條件下嚴酷度設計滿足1類要求。
|
